[T101 Study 2주차] VPC / Security Group / EC2 / AutoScalingGroup / ELB

Git : https://github.com/idealistchanu/study-T101Study/tree/main/CHAPTER2

[GitHub - idealistchanu/study-T101Study

Contribute to idealistchanu/study-T101Study development by creating an account on GitHub.

github.com](https://github.com/idealistchanu/study-T101Study/tree/main/CHAPTER2)

# Terraform 배포 List 확인
terraform state list

# VPC 확인
export AWS_PAGER=""
aws ec2 describe-vpcs | jq
aws ec2 describe-vpcs --output yaml

# 서브넷 확인
aws ec2 describe-subnets --output text

# 참고 : aws ec2 describe-subnets --filters "Name=vpc-id,Values=vpc-<자신의 VPC ID>"
VPCID=vpc-0b288d2d8ba619df9
aws ec2 describe-subnets --filters "Name=vpc-id,Values=$VPCID" | jq

# 라우팅 테이블 확인
#aws ec2 describe-route-tables --filters 'Name=tag:Name,Values=t101-rt' --query 'RouteTables[].Associations[].SubnetId'
aws ec2 describe-route-tables --filters 'Name=tag:Name,Values=t101-rt' --output table

# ASG 시작 구성, AS 그룹 정보 확인
aws autoscaling describe-auto-scaling-groups --auto-scaling-group-names | jq
aws autoscaling describe-auto-scaling-groups --auto-scaling-group-names --output table
aws autoscaling describe-auto-scaling-groups --auto-scaling-group-names myasg| jq
aws autoscaling describe-scaling-activities --auto-scaling-group-name myasg | jq

# ALB 정보 확인
aws elbv2 describe-load-balancers --output table
aws elbv2 describe-load-balancers | jq


# [터미널1] EC2 생성 모니터링
# macOS
export AWS_PAGER=""
while true; do aws ec2 describe-instances --query "Reservations[*].Instances[*].{PublicIPAdd:PublicIpAddress,InstanceName:Tags[?Key=='Name']|[0].Value,Status:State.Name}" --filters Name=instance-state-name,Values=running --output text ; echo "------------------------------" ; sleep 1; done

#해당 DNS 주소로 지속 요청
ALBDNS=$(terraform output -raw myalb_dns)
while true; do curl --connect-timeout 1  http://$ALBDNS/ ; echo; echo "------------------------------"; date; sleep 1; done

# ALB DNS주소로 curl 접속 확인
ALBDNS=$(terraform output -raw myalb_dns)
for i in {1..100}; do curl -s http://$ALBDNS/ ; done | sort | uniq -c | sort -nr

# EC2 최소 2대 => 3대로 증가 수정
sed -i -e 's/min_size = 2/min_size = 3/g' asg.tf

데이터 소스 Data

data “<PROVIDER>_<TYPE>” “<NAME>” {
  [CONFIG …]
}

- PROVIDER : aws 같은 공급자의 이름
- TYPE : vpc 같은 사용하려는 데이터 소스의 유형
- NAME : 테라폼 코드에서 이 데이터 소스를 참조하는 데 사용할 수 있는 식별자
- CONFIG : 해당 데이터 소스에 고유한 하나 이상의 인수로 구성됨

# 예시
data “aws_vpc” “default” {
  default = true
}

데이터 소스에서 데이터를 가져오려면 다음과 같은 속성 참조 구문
data.<PROVIDER>_<TYPE>.<NAME>.<ATTRIBUTE>

# 예시
data.aws_vpc.default.id

# ASG와 Subnet 설정에 대한 예시
data "aws_subnets" "default" {
  filter {
    name   = "vpc-id"
    values = [data.aws_vpc.default.id]
  }
}

resource "aws_autoscaling_group" "example" {
  launch_configuration = aws_launch_configuration.example.name
  vpc_zone_identifier  = data.aws_subnets.default.ids

  min_size = 2
  max_size = 10

  tag {
    key                 = "Name"
    value               = "terraform-asg-example"
    propagate_at_launch = true
  }
}

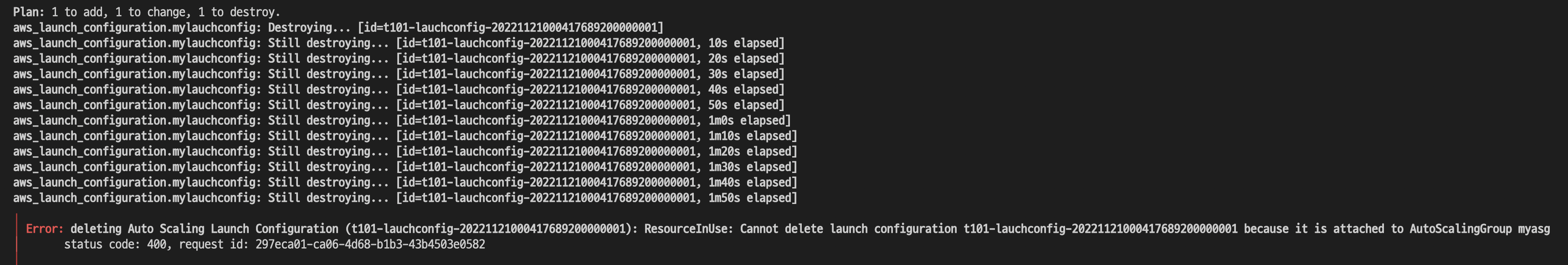

일반적으로 리소스 교체 시, 삭제 -> 업데이트 이지만 Auto scaling group 의 경우엔 Subnet ID에 대한 참조가 있어서 Terraform은 해당 리소스를 삭제할 수 없다.

이 문제 해결을 위해, 수명주기(Lifecycle을 사용한다.)

create_before_destroy 를 true 로 설정하면 테라폼은 리소스를 교체하는 순서를 반대로 하여 교체 리소스를 먼저 생성하고(이전 리소스가 가리키고 있던 참조를 업데이트하여 교체한 리소스를 가리킴) 기존 리소스를 삭제합니다.

resource "aws_launch_configuration" "example" {
  image_id        = "ami-0e9bfdb247cc8de84"
  instance_type   = "t2.micro"
  security_groups = [aws_security_group.instance.id]

  user_data = <<-EOF
              #!/bin/bash
              echo "Hello, World" > index.html
              nohup busybox httpd -f -p ${var.server_port} &
              EOF

  # Required when using a launch configuration with an auto scaling group.
  lifecycle {
    create_before_destroy = true
  }
}

소스 코드에 ALB + ASG 로 aws_autoscaling_group에 health_check_type을 ELB로 주었기 때문에

EC2불량 시, 자동으로 인스턴스가 교체된다.

다룬 리소스

VPC(aws_vpc)

Subnets (aws_subnet)

Internet Gateway (aws_internet_gateway)

Route Table (aws_route_table)

Route Table Association (aws_route_table_association)

Route (aws_route)

Security Group (aws_security_group)

Security Group Rule (aws_security_group_rule)

Lunch Configuration (aws_launch_configuration)

Autoscaling Group (aws_autoscaling_group)

Load Balancer (aws_lb)

Load Balancer Listener (aws_lb_listener)

Load Balancer Target Group (aws_lb_target_group)

Load Balancer Listener Rule (aws_lb_listener_rule)

추가로 다뤄볼 리소스

ACM(aws_acm_certificate)

NLB(aws_lb)

NLB 추가하다보면 이런 이슈들을 만나는데,

creating ELBv2 Listener (arn:aws:elasticloadbalancing:ap-northeast-2:310600283911:loadbalancer/net/t101-nlb/8ff3f17a24dc2187): IncompatibleProtocols: The listener and the following target groups have incompatible protocols

aws_lb_listener_rule 없고 protocol과 healthcheck의 protocol 등을 일치 시켜줘야한다. (ALB를 위함)

# nlb.tf

resource "aws_lb" "mynlb" {
  name               = "t101-nlb"
  internal           = false
  load_balancer_type = "network"
  subnets            = [aws_subnet.mysubnet1.id, aws_subnet.mysubnet2.id]
  #security_groups    = [aws_security_group.mysg.id]

  tags = {
    Environment = "test"
  }
}

resource "aws_lb_target_group" "mynlbtg" {
  name     = "t101-nlb-tg"
  port     = 443
  protocol = "TLS"
  vpc_id   = aws_vpc.myvpc.id

  health_check {
    path                = "/"
    protocol            = "HTTPS"
    matcher             = "200-299"
    interval            = 5
    timeout             = 3
    healthy_threshold   = 2
    unhealthy_threshold = 2
  }
}

resource "aws_lb_listener" "myhttps" {
  load_balancer_arn = aws_lb.mynlb.arn
  port              = "443"
  protocol          = "TLS"
  certificate_arn   = "arn:aws:acm:ap-northeast-2:310600283911:certificate/90b32e4b-fd19-440a-b9d2-e02e3b3e9ab9"
  alpn_policy       = "HTTP2Preferred"


  default_action {
    type             = "forward"
    target_group_arn = aws_lb_target_group.mynlbtg.arn
  }
}


# resource "aws_lb_listener_rule" "mynlbrule" {
#   listener_arn = aws_lb_listener.myhttps.arn
#   priority     = 100

#   condition {
#     path_pattern {
#       values = ["*"]
#     }
#   }

#   action {
#     type             = "forward"
#     target_group_arn = aws_lb_target_group.mynlbtg.arn
#   }
# }

output "mynlb_dns" {
  value       = aws_lb.mynlb.dns_name
  description = "The DNS Address of the NLB"
}
